  • モータ制御評価キット

誰でもすぐにモータ制御を始められます!

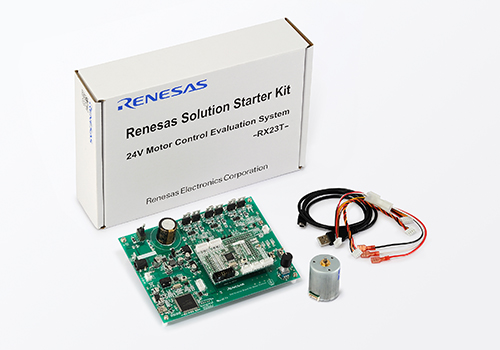

24V Motor Control Evaluation System for RX23T

ルネサスが提供する24V Motor Control Evaluation System for RX23Tは、低電圧(24V)永久磁石同期モータ(ブラシレスDCモータ)の
ソリューションを容易に評価することができるキットです。
キットに含まれるボードやWebからダウンロードできるソフトウェアを用いて、購入後すぐに評価を始めることができます。
また、別売のCPUカードをご購入いただくことで、異なるマイコンでの評価が可能になります。

キット特長:
・モータ制御マイコン「RX23T」搭載
・永久磁石同期モータ(ブラシレスDCモータ)対応
・3シャント電流検出機能搭載
・Motor RSSK 用モータ制御開発支援ツールに対応
・過電流保護機能搭載

モータ制御開発支援ツール(Renesas Motor Workbench)

ルネサスのモータ制御開発支援ツール Renesas Motor Workbench を使用すれば、モータ制御の調整・デバッグにかかる工数・費用を大幅に削減することができます。
概要と特長:
・Analyzer機能: モータを動作させながら変数の動的な読み書きと波形表示が可能
・Tuner機能: ベクトル制御に必要なモータパラメータや制御ゲインの自動同定が可能
・結果の出力: Analyzerの波形表示データはcsv形式で、Tunerの同定結果はpdfファイルやヘッダファイルとして出力可能
こちらからダウンロードができます。
(本ツールをダウンロードするためには、My Renesasへのユーザ登録が必要です)

オプションボード

RX23T CPUカード、RX24T CPUカードに加え、RX24U CPUカードとRL78/G1F CPUカードが新たにラインアップに追加されました。
各CPUカードを追加購入頂き、RX23T CPUカードと付け替えることで、それぞれのマイコンを用いたモータ評価が可能となります。
※ 24V Motor Control Evaluation System for RX23TにはRX23T CPUカードが同梱されています。

【New!】RX24U CPUカード

RTK0EMX590C02000BJ

【New!】RL78/G1F CPUカード

RTK0EML240C03000BJ

RX23T CPU カード

RTK0EM0003C01202BJ

RX24T CPU カード

RTK0EM0009C03402BJ

さらにRXマイコンの評価を行いたい方に

Renesas Starter Kit (RSK)

Renesas Stater Kit は、入門用に最適なキットです。
LCDディスプレイモジュール、オンチップデバッギングエミュレータ、統合開発環境が添付されているので、
開封後すぐに評価が始められます。RX23TとRX24Tに加え、新たにRX24Uがラインアップに加わりました。
ぜひ本製品で各マイコンの性能・機能を体感してください。
■CPUボード、E1エミュレータ、コンパイラ等の評価ツールが1セットに
-すぐにRXマイコンの評価が可能
■マイコンの制御信号を全て出力可能
-ユーザで作製したボードとの接続が可能-セットとしてのデバッグも可能

Renesas Starter Kit for RX23T


RTK500523TS00000BE

Renesas Starter Kit for RX24T


RTK500524TS00000BE

Renesas Starter Kit for RX24U


RTK500524US00000BE
